產品名稱： Hyperline不銹鋼編織耐高壓特氟龍管
品 牌： 英國Aflex
產品用途： 適用于高低壓氣體輸送、化合物、油漆、墨水、粘合劑、制動液、燃油、洗滌劑、制冷劑以及流體食品
產品類別： 工業級特氟龍管
產品介紹：
Hyperline FX特氟龍軟管（又稱鐵氟龍軟管，PTFE軟管或者四氟軟管、聚四氟乙烯軟管）的內管結構擁有設計專業，柔韌性比Smoothbore特氟龍軟管更好，從而在柔韌性要求比較高的特定應用中有更較好的表現。特別是對于狹小空間的應用，比如車用軟管和航空用途軟管，此類行業用途的軟管受限于有限的空間，要求特氟龍軟管柔韌性必須較好。軟管可以有不銹鋼或者芳綸纖維編織層加強，外邊還可以再增加一層塑料或者橡膠包覆層。
汽車和賽車運動：在ESP系統，燃油系統（耐油管|燃油輸送管），制動系統（剎車軟管|制動軟管）還有油路輸送上可以替代傳統的PTFE軟管。
制冷：制冷板上的制冷劑管道線路，這對四氟軟管氣密性、柔韌性、化學抗性都要求很高，而這也正是Hyperline FX特氟龍軟管的優勢。
蒸汽輸送：光滑的內壁可以保證不會產生氣流的湍流發生，不會產生噪聲或者影響流速，也相應提高了蒸汽軟管使用壽命。
工業方面：如果對介質流速、化學抗性、耐溫和氣密性非常高，而且還想易于裝配接頭，Hyperline FX軟管是一個較好選擇。
英國Aflex Hyperline不銹鋼編織耐高壓特氟龍管
軟管構造
對于大尺寸標準平滑內壁特氟龍軟管而言，有一個非常明顯的缺點：尺寸在1/4”以上的聚四氟乙烯軟管，其柔韌性會大大降低，易于扭結損壞。
一個解決方法就是使用螺旋內壁PTFE軟管（特氟龍波紋管）來替代，但是螺旋結構使得總成很難裝配使用，另外還會由于介質的湍流而降低介質流速。
Hyperline FX系列四氟軟管就是我們為了解決以上問題而研發出來的較新產品，使用特殊的專業技術內襯設計，使得大尺寸聚四氟乙烯軟管也擁有很好的柔韌性，并且保證內襯還是平滑結構。
平滑特氟龍軟管較特氟龍波紋軟管易于清洗，也不會產生湍流，從而不會影響介質的流速。

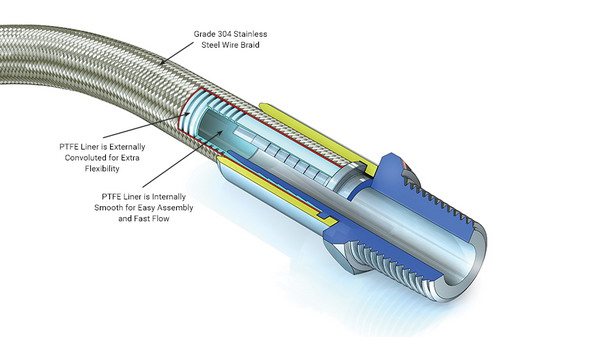

Hyperline FX, SS 軟管總成結構圖（兩端液壓外螺紋接頭）
Hyperline FX,AS,TO -抗靜電黑色PTFE軟管，無編織層
Hyperline FX,SS -自然色PTFE軟管，304不銹鋼編織層
Hyperline FX,AS,SS -抗靜電黑色PTFE軟管，304不銹鋼編織層
Hyperline FX,AM -自然色PTFE軟管，黑色芳綸纖維布編織層
Hyperline FX,AS,AM -抗靜電黑色PTFE軟管，黑色芳綸纖維布編織層
| 常用軟管內徑 | *實際軟管內徑 | 軟管分類 | 軟管外徑 | 小彎曲半徑 | 工作壓力（MWP） | 單位長度重量 | 軟管產品編號 | |||||
| in | mm | in | mm | in | mm | in | Bar | psi | Kg/mtr | lbs/Ft | ||
| 1/4 | 6.8 | 0.270 | TO SS AM | 9.0 9.6 9.6 | 0.354 0.378 0.378 | 38 19 38 | 11/2 3/4 11/2 | 4 88 62 | 60 1280 900 | .041 .092 .056 | .027 .062 .038 | 92-100-04 92-100-04-01-02 92-100-04-01-55-01 |
| 5/16 | 7.9 | 0.312 | TO SS AM | 10.0 10.6 11.3 | 0.394 0.420 0.445 | 38 19 38 | 11/2 3/4 11/2 | 4 84 59 | 60 1220 850 | .056 .126 .075 | .037 .084 .050 | 92-100-05 92-100-05-01-02 92-100-05-01-55-01 |
| 3/8 | 10.0 | 0.394 | TO SS AM | 12.5 13.5 13.5 | 0.492 0.534 0.534 | 50 25 50 | 2 1 2 | 4 80 56 | 60 1160 810 | .070 .160 .100 | .047 .107 .067 | 92-100-06 92-100-06-01-02 92-100-06-01-55-01 |
| 1/2 | 13.6 | 0.536 | TO SS AM | 16.2 17.5 17.5 | 0.640 0.690 0.690 | 76 38 76 | 3 11/2 3 | 4 60 42 | 58 870 600 | .110 .225 .140 | .074 .151 .094 | 92-100-08 92-100-08-01-02 92-100-08-01-55-01 |
| 5/8 | 16.7 | 0.658 | TO SS AM | 20.0 21.1 21.1 | 0.787 0.831 0.831 | 100 50 100 | 4 2 4 | 3 50 35 | 44 730 510 | .161 .336 .204 | .108 .226 .137 | 92-100-10 92-100-10-01-02 92-100-10-01-55-01 |
| 3/4 | 19.8 | 0.780 | TO SS AM | 23.2 24.2 24.2 | 0.913 0.953 0.953 | 126 63 126 | 5 21/2 5 | 3 42 29 | 44 610 430 | .179 .383 .236 | .120 .257 .158 | 92-100-12 92-100-12-01-02 92-100-12-01-55-01 |
| 1 | 26.0 | 1.023 | TO SS AM | 30.3 31.7 31.7 | 1.193 1.250 1.250 | 150 75 150 | 6 3 6 | 2 40 28 | 29 580 400 | .268 .540 .354 | .180 .362 .237 | 92-100-16 92-100-16-01-02 92-100-16-01-55-01 |
*液壓尺寸- 實際的Hyperline FX軟管的內徑比常規軟管尺寸要大一些，這樣方便標準液壓接頭在扣壓時能順利插入軟管內。
產品屬性
耐溫和耐壓
Hyperline FX, SS Grades - 不銹鋼編織聚四氟乙烯軟管在
Hyperline FX, AM Grades - 芳綸編織聚四氟乙烯軟管在
上述所列出來的MWP是依據3:1的安全系數從爆破壓力計算得來，也就是說爆破壓力=3*MWP，如果MWP是需要使用4:1的系數來計算的，那么上述MWP請乘以0.75的系數。
耐真空性
Hyperline FX, SS軟管在
提高流體流速
與螺旋內壁鐵氟龍軟管相比Hyperline FX鐵氟龍軟管擁有優異的介質流速，這主要得益于其平滑內壁，在輸送介質時不會產生湍流。
減少揮發性氣體擴散率（氣密性）
Hyperline FX對易揮發性氣體和液體擁有較好的密閉性，這是一是因為厚實的軟管壁，二是得益于PTFE結構的特性。Hyperline FX鐵氟龍軟管經檢測符合SAE J1737規范，對汽車燃油有很好的密閉性。
內壁不沾性
Hyperline FX特氟龍軟管擁有光滑的內壁，其PTFE自身的不沾性使得軟管擁有非常好的“自潔性”，可以很有效的防止所輸送的介質在其內壁上聚集而阻塞管道。
零散軟管的長度
零散單Hyperline特氟龍軟管較長可以供應
總成長度
Hyperline FX 平滑特氟龍軟管總成可按照特定長度定制，軟管長度是以兩端接頭密封面之間的距離來計算衡量的，公差一般不超2%，要求更高的公差范圍需要在下單時提前告知。
